一、應用范圍

XD系列箱式高溫爐是本公司為高校和科研院所打造的實驗室設備之一，在使用過程中您足以看出它的與眾不同和設計者的匠心獨具，為了更好的使用該設備，希望您在開始操作本設備之前認真閱讀隨設備提供的操作使用手冊，以免引起誤操作造成設備損壞。

二、產品介紹

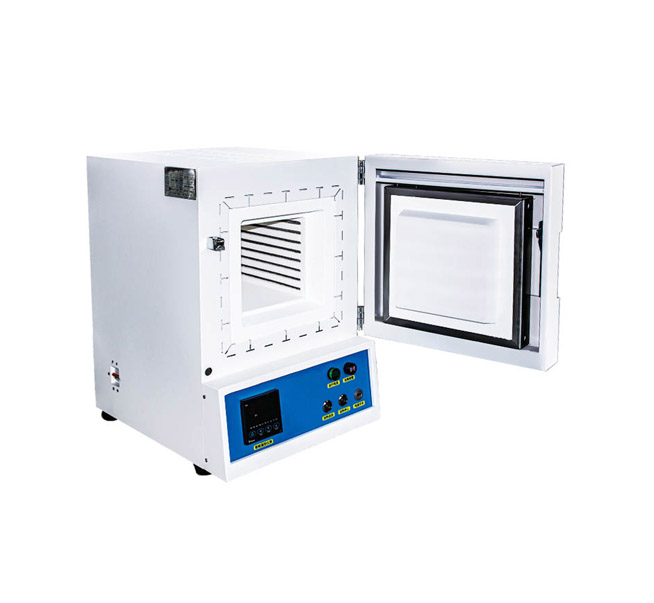

XD系列箱式高溫?zé)�結爐如圖所示,集控制系統與爐膛為一體。爐襯使用真空成型高純氧化鋁聚輕材料，采用硅鉬棒、硅碳棒或電阻絲為加熱元件。試樣在爐膛中加熱，加熱元件均勻地分布在爐膛兩側，有效的保證了溫場的均勻性。測溫采用性能穩定，長壽命有K， S，B型三種熱電偶，以提高控溫的精準性。它是專為高等院校﹑科研院所及工礦企業對金屬，非金屬及其它化和物材料在氣氛或真空狀態下進行燒結﹑融化﹑分析而研制的專用設備。爐體的控制面板配有智能溫度調節儀，控制電源開關、主加熱工作/停止按鈕，配有電源和報警指示燈，以便隨時觀察本系統的工作狀態。

三、設備操作

1、線路連接完畢，檢查線路是否正確；

2、開啟空氣開關；

3、按電源開關，看控溫儀表的是否顯示；

4、把物料放入爐膛內，用坩堝鉗把物料放到正中間的位置；

5、關好門；

6、設置控溫程序曲線；

7、按下綠色電源啟動鍵，聽見“嘭”的一聲，主繼電器吸合；

8、按住儀表上鍵2秒，SV顯示“Run”，儀表運行自動控制狀態；

四、儀表介紹

1、儀表具有的特點：（儀表操作的詳細說明，請查看溫控儀表說明書。）

A、自動PID控制，在低溫、中溫、高溫精確控制；

B、儀表具有斷偶保護功能，斷偶后儀表自動停止運行；

C、儀表能夠查看當前運行的程序段和該段的運行時間；

D、儀表具有自整定和過溫保護功能；

E、儀表具有自動停機功能；

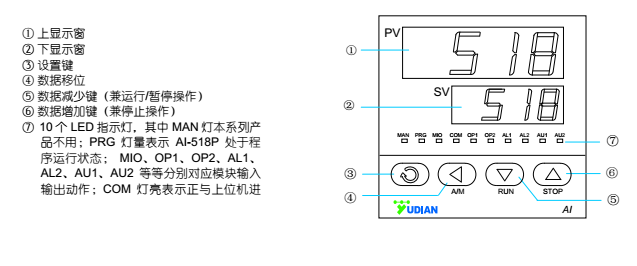

2、儀表面板功能介紹

五、儀表控溫程序設定

控溫程序的設定是用戶對自身燒結材料工藝條件的選擇，正確的設置控溫程序是成功燒結材料的前提。

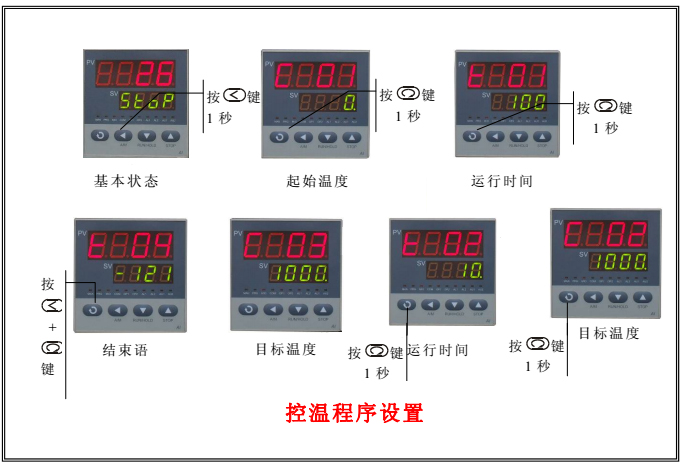

控溫程序設置如下圖示：

程序設置舉例：

將上述數據依次輸入，即完成程序曲線設置。

注意：運行曲線結束一定要設置結束語“t X －121” ！�。�

在運行控制過程中可進行控溫程序的修改，以后按修改后的控溫程序曲線控制運行。 操作不熟練的客戶不建議在運行控制過程中修改控溫程序，有可能由于修改而導致溫差過大，造成過流。如需要更改控溫程序可先停止程序運行再修改控溫程序。

六、使用注意事項、安全警告

1.使用注意事項：

1）爐子首次使用或長時間不用后，要在 120℃左右烘烤 1 小時，在 300℃左右烘烤 2小時后使用，以免造成爐膛開裂。爐溫盡量不要超過額定溫度，以免損壞加熱元件及爐襯。禁止向爐膛內直接灌注各種液體及溶解金屬，保持爐內的清潔。

2）冷爐使用時，由于爐膛是冷的，須大量吸熱，所以低溫段升溫速率不易過快，各溫度段的升溫速率差別不易太大，設置升溫速率時應充分考慮所燒結材料的物理化學性質，以免出現噴料現象，污染爐管。

3）降溫時請?jiān)O(shè)定程序降溫，這樣可以更好的延長爐膛壽命。設備在300度以上時，請不要直接關閉設備電源，以免出現安全問題。

4）本爐適用于下列工作條件：（1）環境溫度在-10～75℃之間。（2）周圍環境的相對濕度不超過 85%。（3）爐子周圍沒有導電塵埃，爆炸性氣體及嚴重破壞金屬和絕緣材料的腐蝕性氣體。（4）沒有明顯的傾斜﹑振動和顛簸。

七、技術參數
