Products尺寸、輪廓、形狀測量 二次元測量?jī)x
一、應用范圍
手動二次元影像儀適合對沖壓件、塑料件、薄膜件、易變形、易損壞以及尺寸小的工件進行非接觸式測量，比如橡膠、塑料、五金、機械、鐘表、輕工等行業的工件測量。
二、產品特點
1、儀器采用00級“濟南青”大理石底座、立柱，穩定性好，結構剛性強,耐腐蝕。
2、雙層高精度全“航空鋁”移動工作臺，表面硬氧處理，機器不生銹。
3、一體式機臺支架，使操作更加方便，符合人體工學。
4、連續變倍鏡頭，高分辨率彩色CCD；放大倍數：約30-225倍（光學放大倍率為0.7-4.5倍。
5、LED冷光源（表面光和輪廓光）避免被測工受熱變形。
6、X,Y獨立運動,減少機械誤差,保證X、Y水平運動精度。
三、技術參數
|

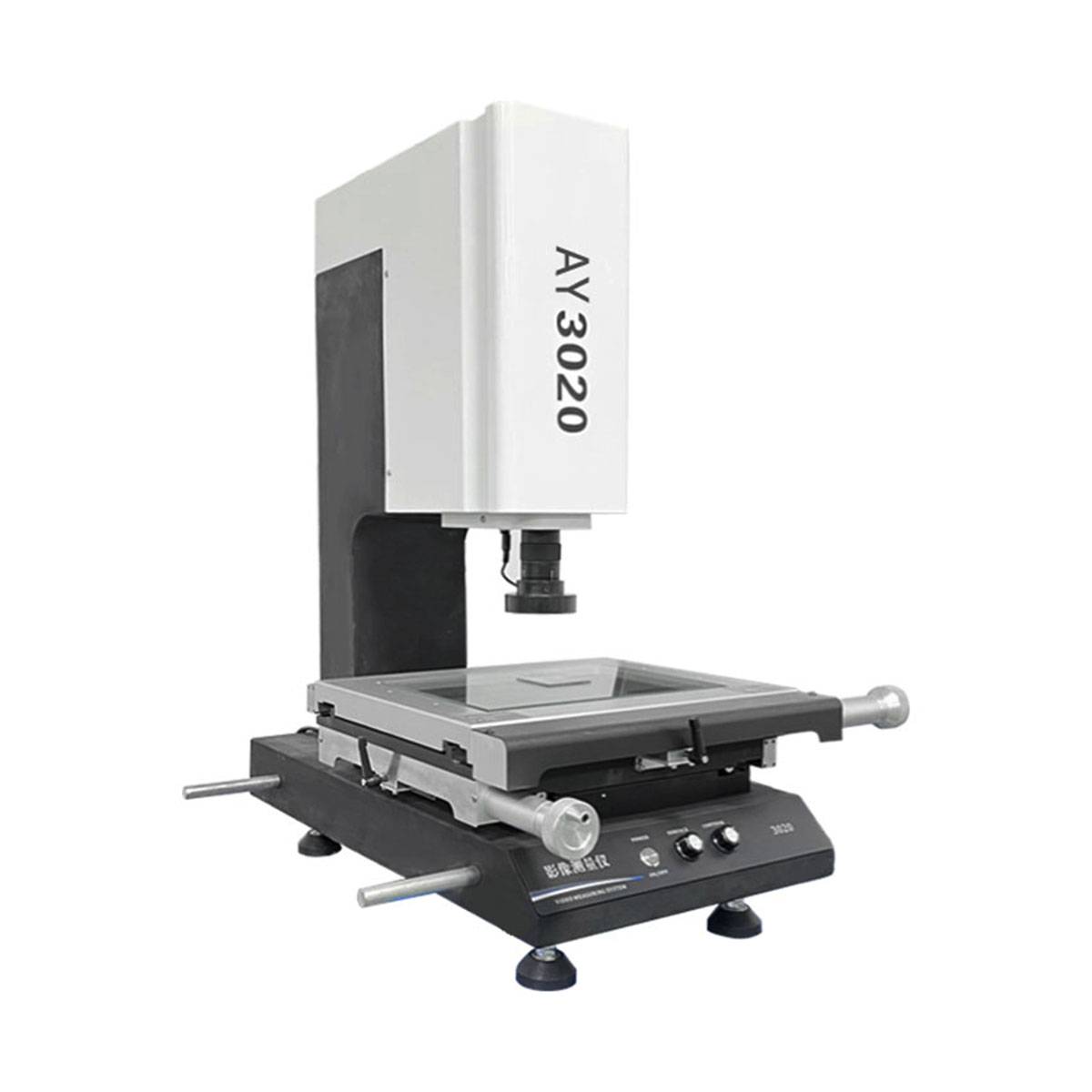

3020光學影像座標測量?jī)x產品配置 |
|||
|
品名 |
規格/品牌 |
單位 |
數量 |
|
儀器機身 |
采用大理石底座、立柱，工作臺高精度航空鋁 |
臺 |
1 |
|
CCD |
高分辨率彩色CCD1/3”54萬像素 |
個 |
1 |
|
鏡頭 |
鏡頭0.7-4.5連續變倍 |
個 |
1 |
|
光柵尺 |
高精度光柵尺，分辯率0.001MM |
條 |
2 |
|
傳動 |
臺灣光桿 |
條 |
3 |
|
測量軟件 |
VMM2.2C(全功能版) |
套 |
1 |
|
導軌 |
臺灣上銀直線導軌 |
組 |
3 |
|
軟件加密狗 |
CD定制 |
個 |
1 |
|
光正片 |
CD定制 |
塊 |
1 |
|
視頻采集卡 |
10MOONS SDK-2000 |
塊 |
1 |
|
數據采集卡 |
DC-3000 |
個 |
1 |
|
|
3020光學影像座標測量?jī)x規格及參數 |
|
|
工作臺 |
儀器型號 |
VMS-3020 |
|
大理石臺尺寸 |
500*350 |
|
|
玻璃臺尺寸（MM） |
350*250 |
|
|
運動行程（MM) |
X:300MMY:200MM |
|
|
調焦行程(MM) |
(Z軸)150MM |
|
|
|
測量與瞄準系 |
臺灣高分辨率攝像機(CCD)1/3”彩**CD測量與瞄準系統 |
|
變焦物鏡倍率0.7-4.5X 工作距離:90MM |
||
|
視頻放大倍率30-225X顯示分0.0005MM |
||
|
專業3D手動測量軟件 |
||
|
線性精度 |
X.Y (3+L/200)UM. (L為被測長度單位：MM) |
|
|
分辨率 |
X.Y＜(3+L/200)UM.(L為被測長度單位：MM) |
|
|
重復精度 |
0.001MM |
|
|
光源 |
上(表面)、下(透射)光源均用可調節亮度 |
|
|
外形尺寸(MM）(長×寬 ×高) |
850*600*900 |
|
|
儀器重量(KG) |
190KG |
|
|
玻璃臺承重 |
20KG |
|
|
|
儀器電源 |
220V（AC)50HZ |
|
|
工作環境 |
室溫20℃±5℃，濕度低于60%振動室溫<2℃20低于15HZ 濕度 30% /HR低于15HZ |
|
|
售后 |
提供12月保修期，終身維護。 |
四、測量部件
|
電路板 |
觸控芯片 |
硅膠齒輪 |
機器人零件
|
|
LED板 |
端子插頭 |
電子元件 |
電感器 |
