主要特點：
■國際化安規標準：滿足GB4706.1-2005等國內外安規標準測試；符合JJG795-2004、JJG984-2004、JJG843-2007、JJG690-2003安規計量檢定規程要求；
■測試迅速：以ARM7TDMI內核的微控制器為核心，測試通道實時捕獲被測設備在測試過程中各參數變化情況，幾秒鐘內準確完成一項測試，在十秒內完成全部項目測試（耐壓、絕緣、接地、泄漏、功率、啟動六項測試），能滿足生產線對測試時間的要求；
■輸出方式先進：摒棄了傳統儀表自耦變壓器調節輸出信號的方法，采用正弦脈寬調制（SPWM）技術產生50Hz或60Hz標準正弦波，經大功率MOS管驅動輸出，實現了高電壓和大電流的無觸點調節，大大提高了儀器的可靠性；
■運行可靠：本系列測試儀整機線路采用了多種抗干擾措施，抗干擾能力強；同時具有硬件和軟件保護，運行安全可靠；
■操作簡單：本系列測試儀采用背光式液晶顯示屏，光線柔和，清晰度高，受環境光線影響�。恢形牟藛翁崾静僮鞑襟E，光標指示，簡明易懂；全屏顯示測試結果，多組測試條件記憶，能方便地實現多種電器機型的測試；
■使用安全：自動過壓、過流保護，使用更加安全；
■智能判別：可設定電壓、電流下限判定，消除產品漏檢；對產品測試失敗，進行智能分析，聲光報警
適用對象：
各類家電生產制造商，以及進行家電安全規范檢測認證的機構，科研院所
技術參數：
|
技術參數 |

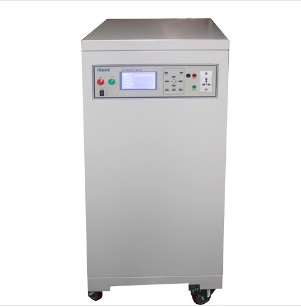

HX6000(六合一電器安全性能綜合測試儀) |
|
|
顯示方式 |
240×128點陣 藍屏 |
|
|
隔離變壓器容量 |
標配2KW，4KW/6KW可選配 |
|
|
過流保護門限 |
電流大于30A,超過5s保護 |
|
|
報警方式 |
聲、光報警 |
|
|
接口功能 |
RS232、97電源接口、報警燈接口、遙控接口 |
|
|
選配功能 |
RS485接口、打印接口、腳踏開關接口、開關量接口 |
|
|
蜂鳴器報警聲音 |
可開啟，可關閉 |
|
|
測試組數 |
15個測試組，每組7個測試步 |
|
|
接地電阻測試 |
空載輸出電壓 |
<12V |
|
電流設定范圍 |
AC 3A~30A 50Hz/60Hz 1A/步 |
|
|
電流精度 |
±（3%×讀數＋0.18A） |
|
|
電流穩定度 |
小于0.4％ （10A電流，100mΩ） |
|
|
接地電阻測量范圍/精度 |
10～600mΩ ±（3%×顯示值＋5個字） |
|
|
接地電阻上限設定范圍 |
3A≤電流≤10A：10～600mΩ； 11A≤電流≤25A：10～300mΩ； 26A≤電流≤30A：10～200mΩ 1mΩ/步 |
|
|
接地電阻下限設定范圍 |
0~100mΩ |
|
|
補償電阻范圍 |
0~200 mΩ自動測量，可開、關 |
|
|
接地電壓測量范圍/精度 |
30～7500mV ±（3%×顯示值＋50mV） |
|
|
接地電壓上限設定范圍 |
30～7500mV 1mV/步 |
|
|
接地電阻下限設定范圍 |
0～3000mV |
|
|
補償電壓范圍 |
0～1000mV 自動測量，可開、關 |
|
|
測試時間范圍/分辨率 |
1～999s 1s/步 |
|
|
絕緣電阻測試 |
額定輸出負載/電流 |
2VA（1000V/2mA） 2mA |
|
輸出電壓范圍/調整率 |
DC 500V/1000V <1%（從空載到滿載） |
|
|
輸出電壓紋波 |
<1%（純阻1000V/1mA） |
|
|
輸出電壓精度/分辨率 |
±（3％×讀數＋3V） 5V |
|
|
絕緣電阻測量范圍/精度 |
≤100MΩ：±（3％×顯示值＋3個字）； >100 MΩ：±（8％×顯示值＋8個字） |
|
|
絕緣電阻上限設定范圍 |
0～2000 MΩ |
|
|
絕緣電阻下限設定范圍 |
0.3～2000MΩ 0.1MΩ/步（≤100MΩ），1 MΩ/步（>100MΩ） |
|
|
測試時間范圍/分辨率 |
1～999s 1s/步 |
|
|
交流耐壓測試 |
額定輸出負載 |
500VA（AC：5000V/11mA） |
|
輸出電壓范圍/頻率/調整率 |
500～5000V 50Hz/60Hz <3% （從空載到滿載） |
|
|
輸出電壓設定范圍/精度 |
靜態：AC，500～5000V; 動態：AC，500～2500V； ±（3％×讀數＋10V） |
|
|
擊穿電流測量精度 |
±（3％×讀數＋0.03mA） |
|
|
擊穿電流預置報警范圍 |
上限：0.1～11mA；下限：0～10.00mA；0.01mA/步 |
|
|
補償電流范圍 |
0.00～10.00mA，自動測量，可開、關 |
|
|
測試時間范圍 |
1～999s 1s/步 |
|
|
緩升時間范圍 |
0～100s 1s/步 |
|
|
泄漏測試 |
輸出電壓范圍 |
1.06倍的輸入電壓（由隔離變壓器輸出，電壓調整率5％） |
|
泄漏類型設定 |
靜態泄漏，動態泄漏 |
|
|
輸出電壓測量范圍/精度 |
AC 60～280V/45～65Hz: ±（0.5％×顯示值＋2個字） |
|
|
泄漏電流設定范圍 |
上限：0～9.999mA 0.001mA；下限：0～5.000mA |
|
|
補償電流設定范圍 |
0～1000uA，自動測量，可開、關 |
|
|
泄漏電流測量范圍/精度 |
0.050mA～9.999mA/ DC～10kHz：±（3％×顯示值＋10uA）； 10k～1MHz：±（5％×顯示值＋50uA） |
|
|
測試時間范圍 |
1～999s 1s/步 |
|
|
額定負載功率范圍 |
2kW |
|
|
功率測試 |
輸出電壓范圍 |
1.0倍輸入電壓（由隔離變壓器輸出，電壓調整率5％） |
|
功率設定范圍/分辨率 |
上限：6～6000W 下限：0～6000W 1W/步 |
|
|
輸出電壓測量范圍/精度 |
AC 60～280V 45～65Hz：±（0.5％×顯示值＋2個字） |
|
|
電流測量范圍/精度 |
AC 0.030～3.999A，4.00～25.00A； 45～65Hz：±（0.5％×顯示值＋0.020A） |
|
|
有功功率測量范圍/精度 |
30.0～199.9W：±（0.5％×顯示值＋5W）； 200～6000W：±（0.5％×顯示值＋30W） |
|
|
功率因素測量范圍/精度 |
0.100～1.000；±（2％×顯示值＋2個字） |
|
|
測試時間范圍 |
1～999s 1s/步 |
|
|
啟動測試 |
輸出電壓范圍 |
0.85倍輸入電壓（由隔離變壓器輸出，電壓調整率5％） |
|
電流設定范圍/分辨率 |
上限：0.30～25.00A 下限：0.00～25.00A 0.01A |
|
|
輸出電壓測量范圍/精度 |
AC 60～280V 45~65Hz：±（0.5％×顯示值＋2個字） |
|
|
電流測量范圍/精度 |
AC 0.030～3.999A，4.00～25.00A； 45~65Hz：±（0.5％×顯示值＋0.02A） |
|
|
測試時間范圍 |
1～999s 1s/步 |
|
