Products三維掃描儀、3D打印機 天遠藍光 3D掃描儀
一、應用領域：精密五金、注塑塑料、集成電路、醫療器械、3C電子、汽車、航空航天、船舶、機械制造、模具制造、飛機制造業、鑄造行業、玩具制造業、制鞋業、電動車、等行業
二、產品介紹：

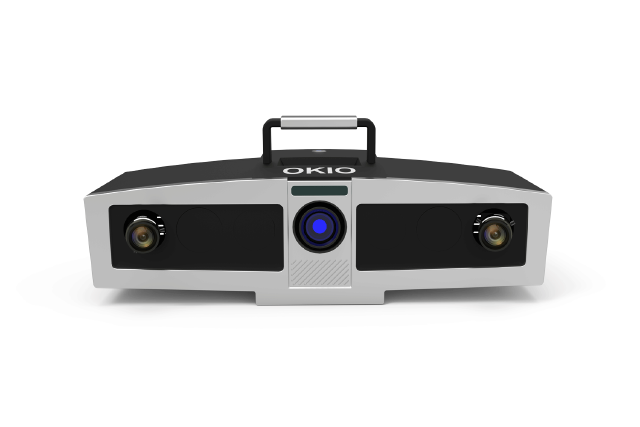

OKIO 5M工業級三維掃描儀，采用500萬像素進口工業相機，掃描精度高達0.005mm；配合先進的藍光光柵掃描技術，有利于避免受外界光線條件的影響，使得精準測量工作變得更加輕松，三維掃描儀可掃描出產品的外形三維數據進行比對分析。用拍照式的三維掃描儀對物體進行掃描，將掃描得到的三維點云模型與原始CAD模型進行全尺寸檢測對比，分析最終產品與原始設計之間的差異，可簡便、快速、精確地檢測復雜形狀的形位誤差，提高產品質量。
三、產品特點
500萬像素高分辨率工業相機；
最高精度到達5μm；
支持多達1億頂點數據量；
超高速掃描，單幅掃描時間小于1.5秒；
高分辨率藍光光柵機；
全新碳纖維結構設計；
實時顯示網格化模型；
系統自帶對齊及檢測模塊；
可支持高速無線藍牙光筆
四、技術參數
|
OKIO-5M |
|||
|
產品型號 |
OKIO-5M-400 |
OKIO-5M-200 |
OKIO-5M-100 |
|
測量范圍 |
400mm x 300mm |
200mm x 150mm |
100mm x 75mm |
|
測量精度 |
0.015mm |
0.01mm |
0.005mm |
|
平均點距 |
0.16mm |
0.08mm |
0.04mm |
|
基準工作距 |
670 mm |
420 mm |
310 mm |
|
傳感器 |
2 × 500萬像素 |
||
|
光源類型 |
藍光LED |
||
|
掃描速度 |
≤1.5 s |
||
|
掃描方式 |
非接觸拍照式 |
||
|
拼接方式 |
系統整合“一鍵式”全自動標志點拼接模塊 |
||
|
精度控制方式 |
內置GREC全局誤差控制模塊；支持三維攝影測量系統（照相定位） |
||
|
數據輸出格式 |
導出結果為.asc、.stl等格式，數據輸出接口廣泛，測量結果可與 CATIA、Geomagic 、Imageware、EINSENSE Q等主流三維軟件進行數據交互 |
||
|
工作溫度 |
0°C ~ 40°C |
||
|
工作濕度 |
10% RH ~ 90% RH |
||
|
測頭重量 |
5.3 kg |
||
|
外形尺寸 |
460 mm x 350 mm x 180 mm |
||
|
電腦配置要求 |
操作系統：win7/win10 64位； CPU：Intel 酷睿 i7 3770及以上； 顯卡：NVIDIA GeForce GT 670 及以上； 內存：32G DDR3 1600及以上 |
||
