詳細介紹

數字超聲波探傷儀能夠便捷地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷，應用于電力、石化、鍋爐壓力容器、鋼結構、鐵路交通、汽車、機械等領域。它是檢測行業重要的儀器。

主要功能
1、自動校準探頭，無需手動計算；

2、利用試塊自動生成DAC、AVG曲線；

3、自動顯示回波相關參數（深度D、水平P、距離S、波幅H）；

4、16個探傷通道，可自由輸入并存儲多個行業的探傷標準；

5、可存儲980幅A掃圖像；

6、四種（I、V、U、X型）焊縫類型圖示功能，直觀判斷反射位置；

7、自動計算缺陷當量φ值；

8、高采樣率，低噪聲；

9、兩種探頭方式：?jiǎn)尉�、雙晶；

10、回波抑制功能并有警示燈提示。

輔助功能

1、中英文菜單；

2、閘門聲光報警；

3、自動增益功能增加探傷效率；

4、斜探頭角度和K值兩種輸入方式；

5、峰值記憶和回波包絡確定高回波；

6、USB接口連接PC端進行數據傳輸，自動生成探傷報告；

產品特點
★按鍵簡潔，操作簡單；

★大屏幕高亮顯示，可以滿足在陽光下、涵洞中探傷的要求。

技術參數

	AY500
屏幕顯示	彩屏
掃描范圍	0 ~ 6000
垂直線性誤差	≤4%
水平線性誤差	≤0.1%
探傷靈敏度余量	≥60dB（深200mnφ2平底孔）
動態范圍	≥32dB
分辨率	≥34dB
頻率范圍（MHz）	0.5 ~ 20
增益調節（dB）	0 ~ 110
B掃	無
兩孔測試法	無
探傷錄像	無
PC通訊	有
三防功能	有
DAC/AVG曲線	有
材料聲速（m/s）	1000 ~ 9999
回波抑制	0 ~ 80%
工作溫度（℃）	-27 ~ 70
外形尺寸	240*160*40
重量（Kg）	1150g
標準配置	主機、電源適配器、直探頭、斜探頭、探頭連接線
可選配件	通訊軟件、數據線、探傷試塊、探頭、探頭連接線

標準配置

主機	1臺
直探頭	1支
斜探頭	1支
電源適配器	1個

選配件

探頭

標準試塊

筆記本電腦

PC通訊軟件

BNC電纜

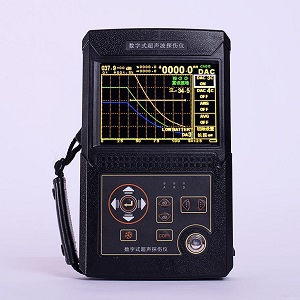

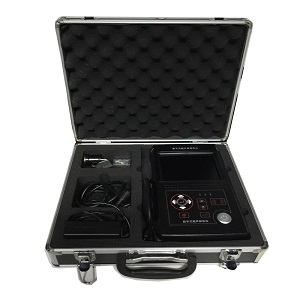

圖片欣賞
